板框壓濾機加工生產線應用中的結構特征?

　　板框壓濾機在行業(yè)應用中分別由濾框、濾布、濾板和濾板濾布組成的過濾部件和對過濾部分進行壓緊的機架部件，止推板端各孔，分別為進料孔，進洗滌液孔，濾液排出集液孔，洗滌液排出集液 孔 等。根據您選用的壓濾機型號接裝管路。液壓壓緊板框式壓濾機由主機(機架和濾室)、液壓部件和電氣等部分組成。

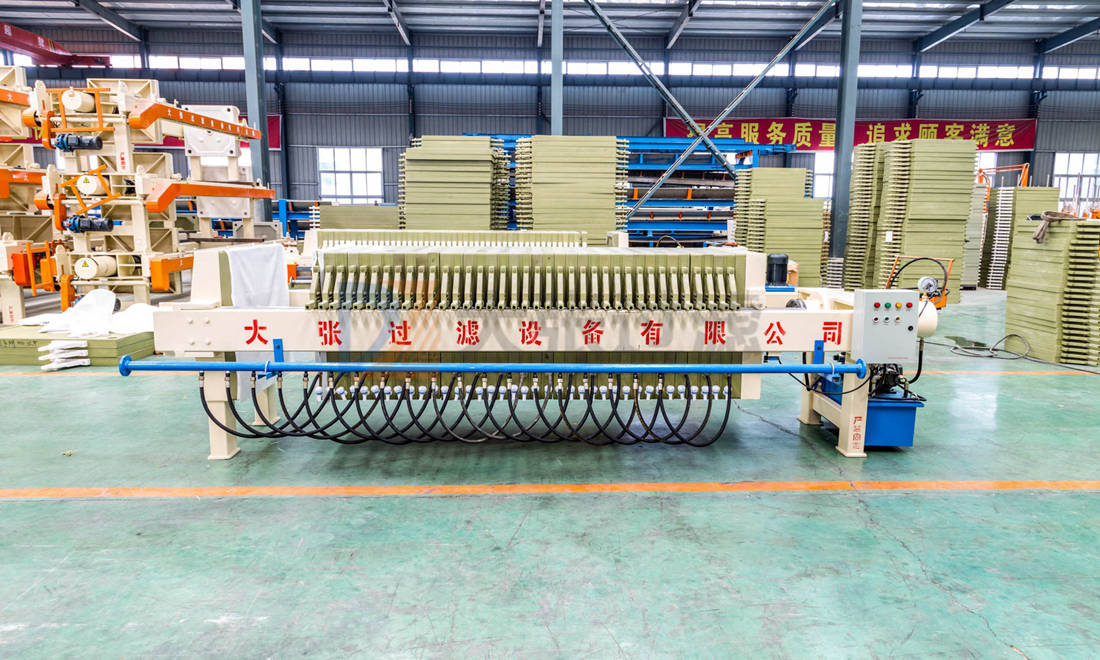

　　在行業(yè)的過濾工序中，板框壓濾機特性的應用是越來越廣泛。板框壓濾機設備的主機由兩根橫梁，其兩端分別固定在止推板1和液壓缸座11的兩側面，構成機架。在左右橫梁8上垂直擱置、依次排 列 著由濾框3、濾板4、濾布5組成的若干濾室;并可沿橫梁作水平方向移動。板框壓濾機設備壓緊板7與活塞桿9鉸接。由液壓缸活塞驅使前后移動，壓緊濾框、濾板，達到液壓工作壓力后，旋轉鎖緊螺母 10 鎖緊保壓。再關閉電機，即可進料過濾。

　　液壓板框壓濾機設備的部件由液壓輔件、液壓泵、閥、液壓缸和管路等組成。液壓用油需經20μm孔徑過濾，加油至液面線上限，電動機驅動油泵，壓力油經電磁閥進入液壓缸;推動活塞完成濾 室的 壓緊和放松工序。液壓工作壓力值見各型號規(guī)格的插頁。以及板框壓濾機設備的電氣元件安裝在油箱右側，操縱元件安裝在油缸座右側。
